RENISHAW测头-TP20触发式测头
TP20
具有模块交换功能的超小型触发式测头，可以配用一系列测针配置和加长杆测量复杂工件的特征。
关于TP20
TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计，由测头本体和可分离测针模块组成，使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能，无需重新标定测针端部，大大节省了检测循环的时间。
模块具有多种触发力，使测头性能能够完全符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。
TP20系统可方便地用于坐标测量机系统的改造，并与现有触发式测头接口、加长杆和转接头兼容。

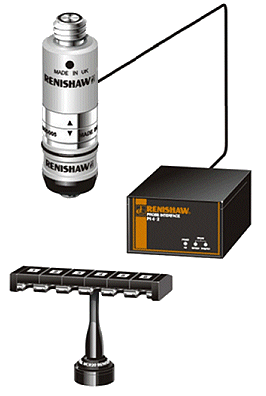

系统组件
系统组件包括：
·TP20测头本体
·TP20测头模块 — 七种不同选择，以适应各种应用
·MCR20或TCR20模块交换架 — 自动操作
·MSR1模块存放架 — 手动操作
·适合与雷尼绍的PI7-3、PI200-3和UCC控制器连接。
TP20规格
感应方向 |
除6向以外的所有模块 6向 |
±X、±Y、+Z ±X、±Y、±Z |
适合的接口 |
|
PI7-3、PI200-3、UCC控制器 |
预行程变化 |
LF SF / EM1 / EM2 MF EF 6向 |
±0.60 µm (± 0.000023 in) ±0.80 µm (± 0.000032 in) ±1.00 µm (± 0.000039 in) ±2.00 µm (± 0.000079 in) ±1.50 µm (± 0.000058 in) |
单向重复性 |
LF / SF / EM1 / EM2 MF EF 6向 |
±0.35 µm (± 0.000014 in) ±0.50 µm (± 0.000020 in) ±0.65 µm (± 0.000026 in) ±1.00 µm (± 0.0000395 in) |
测针交换的重复性 |
MCR20 手动 |
±0.50 µm (± 0.000020 in) ±1.00 µm (± 0.000040 in) |
测针系列 |
|
M2 |
安装方式 |
|
M8螺纹 |
测头模块
目前可提供7种适合各种应用的测头模块系列，以端部的颜色区分。
模块 |
|
应用 |
测力 |
测针长度 |
SF — 标准测力 |
|
适合大多数应用场合 |
XY： 0.08 N Z： 0.75 N 测针： 10 mm |
10 - 50 mm GF |
LF — 低测力 |
|
低触发力应用，例如橡胶密封件 |
XY： 0.055 N Z： 0.65 N 测针： 10 mm |
10 – 33 mm |
MF — 中测力 |
|
需要高于标准测力的场合 |
XY： 0.1 N Z： 1.9 N 测针： 25 mm |
10 – 60 mm |
EF — 高测力 |
|
大直径/偏重测针组件或机器振动造成误触发的场合 |
XY： 0.1 N Z： 3.2 N 测针： 50 mm |
10 – 60 mm |
6W — 六向 |
|
在-Z方向测量，例如退刀槽 |
XY： 0.14 N Z： 1.6 N 测针： 10 mm |
10 – 50 mm |
EM1 STD — 50 mm加长杆 |
|
需要50 mm加长杆的大多数应用场合 |
XY： 0.08 N Z： 0.75 N 测针： 10 mm |
10 – 50 mm |
EM2 STD — 75 mm加长杆 |
|
需要75 mm加长杆的大多数应用场合 |
XY： 0.08 N Z： 0.75 N 测针： 10 mm |
10 – 50 mm |
交换架
MCR20测头模块交换架用于妥善存放测头模块以便快速自动交换，并且保护它们不受工作环境中的空气污染。
MSR1模块存放架可妥善地存放6个模块，减轻了进行手动交换的操作人员的工作，有助于提高生产率。
