RENISHAW测头-SP25M扫描测头
SP25M
直径仅为25mm，配备一系列扫描及触发模块，SP25M是世界上最小型的多用途扫描测头系统。
关于SP25M
SP25M由两个传感器组成，包含在一个外壳中。用户可从四个扫描模块（可安装长度从20 mm至400 mm的M3测针）中选择任意一个，与雷尼绍的TP20系列测头模块兼容的转接模块进行切换。这一功能可实现在单个测头系统中进行扫描和触发测量。
SP25M小巧的尺寸和自动吸附安装功能使之与PH10M/MQ和PH6M测座兼容。它还可安装在自动吸附的加长杆上。同时，这些组合具有极佳的测触能力，便于检测各种零件特征。
特性与特点
·世界上最小的扫描测头，直径仅为25 mm
·优异的计量性能 — 独立的光学传感和三次多项式补偿
·四个模块在各种测针长度（最长可达400 mm）范围内均具有理想的性能
·二合一传感器 — 扫描和触发
·防碰撞保护功能，测针交换简单
·快速简便的测头标定循环程序
·适用于轮廓和外形测量
·适用于机动可重复定位测座，灵活性更强，扫描循环时间更短
·设计简洁、刚性好，可靠性更高 — 无马达或锁定机构
SP25M规格
安装 |
雷尼绍自动吸附：PH10M、PH10MQ或PH6M |
适合的接口 |
可以是：UCC控制器 |
测头属性 |
三轴模拟测量 (X, Y, Z) SM25-5：在三个轴XYZ方向均有平面平移 |
测量范围 |
在X、Y和Z方向为±0.5 mm SM25-5：±0.3 mm |
超程范围 |
在X和Y方向为±2.0 mm SM25-5： |
碰撞保护 |
X, Y, –Z — 模块或测针架折断 |
分辨率 |
使用UCC2子卡或AC3接口卡时< 0.1 µm |
弹簧刚性 |
标称值为0.2 N/mm到0.6 N/mm，取决于测针长度 |
减振 |
单个粘性流体减振器 SM25-5：两个粘性流体减振器 |
电源 |
测头为+12 V (±5%)、–12 V (+10% / –8%)、+5 V (+10% / –13%) 直流电 |
输出 (X,Y,Z) |
非线性及非正交模拟输出 — 速率、增益和分辨率不固定 |
测针系列 |
M3 |

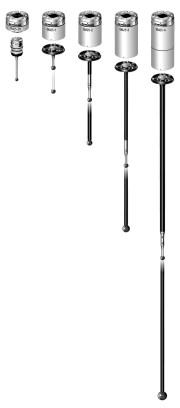

SP25M模块和测针架
一系列模块组件使SP25M用户能够自建自我需求的测头能力。
每一种SM25-#扫描模块在增益和弹簧刚性方面都经过最优化处理，可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针架。
SH25-3和SH25-4测针架是一根固定的碳纤维杆，上面安装了M3测针，提供合适的工作长度。
同时，SP25M在使用SM25-1/2/3/4扫描模块和原装标准测针架 (SH25-1/2/3/4) 时，可以安装曲柄式（非直式）测针配 置，但是在需要较大偏置的场合，要实现最佳测量性能，雷尼绍建议使用新型SH25-2A/3A/4A系列测针架，该测针架专门用于解决此类测针组合可能导 致的问题。
SM25-1扫描模块 |
SM25-2 |
SM25-3 |
SM25-4 |
TM25-20 TTP转接模块 |
|
|
|
|
|
用于SH25-1。 测针长度：20 - 50 mm |
用于SH25-2。 测针长度：50 - 105 mm |
用于SH25-3。 测针长度：120 - 200 mm |
用于SH25-4。 测针长度：220 - 400 mm |
用于TP20触发式模块和加长杆。 |
FCR25自动更换架
一系列FCR25模块交换系统，每一种系统都允许任意SP25M系统元件存储在每一个端口中。
·SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25端口中
·SH25扫描测针架需要PA25-SH转接头
·TP20模块可借助PA25-20转接头存放
FCR25 |
FCR25-L3 |
FCR25-L6 |
FCR25端口转接头插片组件 |
|
|
|
|
三端口装置适合安装在MRS模块交换架系统上。 |
用于较小坐标测量机和光学坐标测量机的三端口独立装置。 |
用于较小坐标测量机和光学坐标测量机的六端口独立装置。 |
PA25-SH和PA25-20插片，用于存放SH25-#测针架或TP20测头模块。 |
AC3接口卡
AC3接口卡设计用于计算机或OEM 控制器（ISA总线）提供坐标测量机系统控制的场合。接口卡执行测头管理功能。
